S1-4018R滑台
品牌：DPIN
1、产品概述
铝制Stage 、X-Stage
铝制Stage可实现设备轻量化，通过使用Cross Roller Guide而还可实现高精度，可组合成多种形态。根 据sliding方式及驱动方式而具有多种选项。 根据驱动器类型可进行细调，无左、右配件(Micrometer Head及锁定装置)而仅以table也可使用。缺点是对振动敏感，若在Stage上板或下板设置用户jig时力度过大可使轴承受损。
2、详细参数
型号构成 | S1-4018L | S1-4018R | S1-4018C | S1-4018 |
Micro Head 位置 | 左 | 右 | 中心 | 无 |
Stage尺寸 (mm) | 40x40 | |||
移动量 (mm) | ±6.5 | |||
分辨率 (mm) | 10um / 1刻度 | |||
平行度 (mm) | 0.02 | |||
移动平行度 (mm) | 0.01 | |||
Guide | Cross Roller Guide | |||
材质 | 铝制黑色压铸处理 | |||
耐负荷 (kg/f) | 2 | |||
自重 (kg) | 0.135 | 0.12 | ||
3、使用环境
使用环境 : 10~50℃, 20~70%RH
推荐使用环境 : 22±5℃, 20~70%RH
注意 : 若要在推荐使用范围以外使用，需事先进行协商。 根据Stage的种类、安装条件、运作条件、性能等多种因素，可使用温度会发生变化。
※ 不推荐在以下场所安装。
① 灰尘或粉尘(尤其金属粉)多的场所
② 直射光照射或有辐射热的场所
③ 离火器近的场所
④ 产生腐蚀性或易燃性气体的场所
⑤ 可接触水或油的场所
⑥ 可传达振动或冲击的场所
⑦ 盐分、有机溶剂多的场所
4、Stage移动量确认法
Manual Stage Manual Stage的移动量以±显示。例如 ±12.5mm则以上图位置为中心，向一侧(+)移 动12.5mm，向反侧(-)移动12.5mm。(全行程为 25mm)
5、Stage安装方法
X轴Stage安装方法 如图所示，将Stage面前后移动并安装。
若在表面粗糙的对象物安装Stage时，会使Stage面发生变形，影响精度，要予以注意。

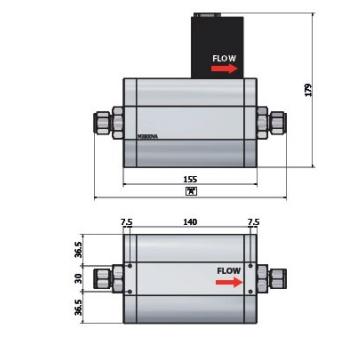

6、尺寸图
