P601SGH0010MPTT压力传感器
密封隔膜型压力变送器
1、产品特点
不锈钢平齐隔膜2、应用
该变送器可用于以下领域的压力测量：
粘稠、高粘度物质的测量3、详细参数
输入
技术：压阻式硅压力传感器
压力范围：0～0.01至10 MPa 相对压力
参考压力/过载压力：0～0.1至3.5 MPa 绝对压力（包括真空、复合压力以及1.5倍满量程）
输出
电流输出
电气连接类型：两线制技术
满量程输出信号：20 mA ±0.03%
零位测量输出：4 mA ±0.01%
电气规格
供电电源：12～36VDC（非自由电压）
最大负载电阻@24V：500Ω（在24V时）
电源波纹：≤500 mV P-P
绝缘电阻：≥20 MΩ，25VDC
性能规格
精度：≤±0.5%F.S.
非线性度：±0.30%F.S.（典型值）
重复性：±0.10%F.S.（典型值）
压力滞后：±0.10%F.S.（典型值）
长期稳定性：±0.2%F.S.（超过1年）
响应时间（10～90%）：≤20 ms
参考温度：25℃
工作温度范围（过程）：-40～120℃（典型值）
补偿温度范围（过程）：-10～70℃（≤70 kPa时；0～60℃）
环境温度范围：-20～60℃
热灵敏度漂移：≤±0.75%F.S.（相对于35℃时的典型值）
热零点漂移：≤±0.75%F.S.（相对于35℃时的典型值）
物理规格
工艺连接：平齐隔膜密封
电缆入口：可根据要求提供其他连接，如G(PF)1/2"内螺纹
工艺介质：与STS316L、Hastelloy C、镍或钽兼容
材料：接触介质部分：STS316L、Hastelloy C、镍、钽或特氟龙涂层 外壳及后盖：铝压铸 前盖：铝压铸与钢化玻璃粘合组件
防护等级：防爆等级：P67 防爆标志：Ex d IIC T6
振动：最大振动加速度：0.1g（1/M/s/s）
重量：约1.5公斤+额外重量（取决于隔膜重量）

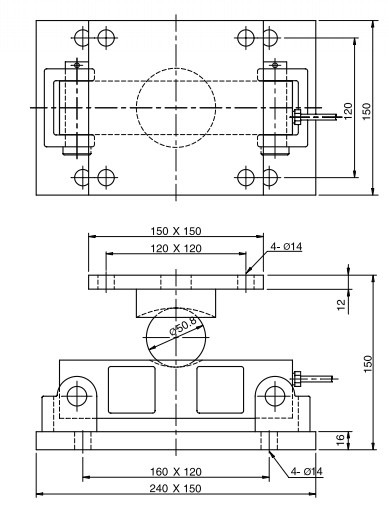

4、尺寸图
5、订购须知
