型号：L6F-C3-250KG-3B6
品牌：ZEMIC
◆ L6F 称重传感器可以满足 50kg-2000kg 量程范围内的精 确称量
◆ 硅橡胶密封，表面阳极化，防腐性能佳
◆ 适用于电子计价秤、电子平台秤等各类电子称重设备
◆ OIML 认证，证书号：R60/2000-CN1-06.01
一、技术指标
额定载荷 | kg | 50/100/150/200/250/500/750/1000/2000 | |
输出灵敏度 | mV/V | 2.0±0. 2 | |
精度 | C3 | ||
综合误差 | %FS | ±0.02 | |
蠕变 | %FS/30min | ±0.0167 | |
温度对输出灵敏度的影响 | %FS/10℃ | ±0.0175 | |
温度对零点输出的影响 | %FS/10℃ | ±0.02 | |
零点输出 | %FS | ±2.0 | |
温度补偿范围 | ℃ | -10 ～ 40 | |
允许使用温度范围 | ℃ | -35 ～ +65 | |
输入阻抗 | Ω | 406±6 | |
输出阻抗 | Ω | 350±3 | |
绝缘阻抗 | MΩ | ≥ 5000(50VDC) | |
推荐激励电压 | V | 5 ～ 12(DC) | |
最大激励电压 | V | 18(DC) | |
安全过载范围 | %FS | 120 | |
极限过载范围 | %FS | 150 | |
防护等级 | IP65 | ||
电缆线规格 | mm | φ6.2 | |
电缆线长度 | m | 3 | |
推荐秤台尺寸 | mm | 50kg~200kg | 600×600 |
250kg~500kg | 600×800 | ||
750kg~2000kg | 1200×1200 | ||
四角误差 | 0.02% 加载值 /100mm | ||
推荐安装扭矩 | N.m | M12(50-500kg) | 100 N.m |
M16(750-2000kg) | 160 N.m | ||

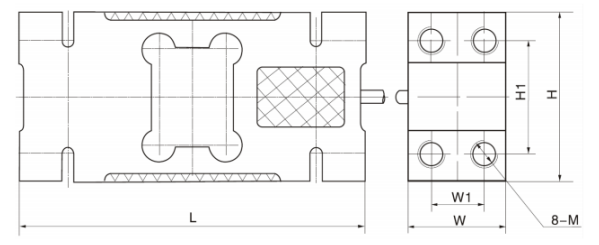

二、外形尺寸mm(inch)
| H | H1 | L | W | W1 | M |
50~200kg, 250kgSE | 75(2.95) | 50(1.97) | 156(6.14) | 44(1.73) | 24(0.94) | M12-7H 深 20(0.79) |
250~500kg, 750kgSE | 95(3.74) | 70(2.76) | 146(5.75) | 60(2.36) | 36(1.41) | M12-7H 深 18(0.71) |
750~2000kg | 125(4.92) | 95(3.74) | 176(6.93) | 76(2.99) | 46(1.81) | M16-7H 深 20(0.79) |

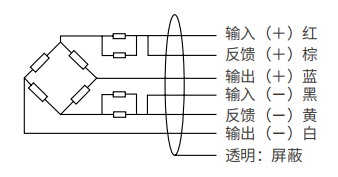

三、接线方式
以上是L6F-C3-250KG-3B6称重传感器的详细信息，深圳现代豪方仪器仪表科技有限公司作为进口传感器之家，有着完善的技术服务和售前、售后支持，如有需要可以联系我们，手机/微信：13392863941
尺寸
