品牌：ZEMIC
◆ 合金钢材质，镀镍，双剪梁结构，焊接密封，压向承载
◆ 防护等级 IP68
◆ 适用于电子汽车衡、轨道衡等各类电子称重设备
◆ OIML 认证，证书号：R60/2000-CN1-06.06
一、技术指标
额定载荷 | t | 10/20/25/30/40/40tLE/50 | ||||||
精度 | C3 | |||||||
输出灵敏度 | mV/V | 2.0±0.002 | 2.3±0.002 | 2.4±0.002 | 1.9±0.002 | 1.8±0.002 | ||
认证 | OIML R60 C3 | |||||||
最大检定分度数 | nmax | 3000 | ||||||
最小检定分度值 | Vmin | Emax/7500 | ||||||
综合误差 | %FS | ≤ ±0.020 | ||||||
蠕变 | %FS/30min | ≤ ±0.02 | ||||||
温度对输出灵敏度的影响 | %FS/10℃ | ≤ ±0.02 | ||||||
温度对零点输出的影响 | %FS/10℃ | ≤ ±0.02 | ||||||
输出灵敏度 | mV/V | 2.0±0.002 | ||||||
输入阻抗 | Ω | 700±7 | 750±7 | 775±5 | ||||
输出阻抗 | Ω | 703±4 | ||||||
绝缘阻抗 | MΩ | ≥ 5000(50VDC) | ||||||
零点输出 | %FS | 0 ～ 1.5 | ||||||
温度补偿范围 | ℃ | -10 ～ +40 | ||||||
允许使用温度范围 | ℃ | -35 ～ +70 | ||||||
推荐激励电压 | V | 5 ～ 12(DC) | ||||||
最大激励电压 | V | 18(DC) | ||||||
安全过载范围 | %FS | 150 | ||||||
极限过载范围 | %FS | 300 | ||||||
防护等级 | IP 68 | |||||||
拧紧力矩 | N.m | 1100 | ||||||
产品防爆标志 | Ex ia Ⅱ C T6 Ga Ex iaD 20 T80 | |||||||
注：输出灵敏度和输入阻抗可选 | ||||||||

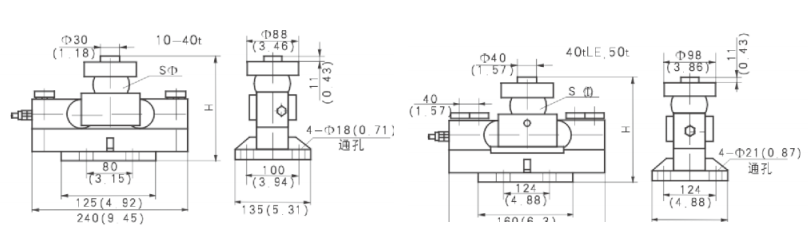

二、外形尺寸mm(inch)
尺寸 量程 | 10t | 20t ~ 40t | 40tLE, 50t |
H | 195 (7.68) | 225 (8.86) | 267 (10.51) |
SΦ | 50 (1.97) | 76 (2.99) | 82 (3.22) |

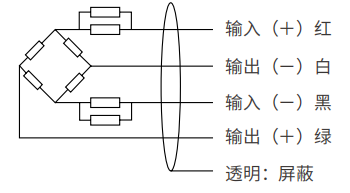

三、接线方式
▪ 四芯屏蔽电缆线 Φ6.2mm
▪ 标准长度 12m
以上是HM9B-C3-50T-16B称重传感器的详细信息，深圳现代豪方仪器仪表科技有限公司作为进口传感器之家，有着完善的技术服务和售前、售后支持，如有需要可以联系我们，手机/微信：13392863941
