针式水听器NH0075
75μm针式水听器是Precision Acoustics Ltd生产的一系列针式水听器之一,其可与潜水前置放大器和直流耦合器一起使用,形成一个水听器系统。以下特性指的是75μm针式水听器、前置放大器和直流耦合器的水听器系统。建议用于高频高压场,以减少空间平均效应的影响。
75 μm针式水听器适用于5 MHz到40 MHz范围内的测量。非常小的有效面积确保了广泛的方向响应和最小化的空间平均效应。是指向性很宽但但灵敏度低的针式水听器,它有一个半波长为10 MHz的有源元件,是专门为高频应用设计的。
产品的详细参数表如下:
型号 | NH0075 |
传感器元件尺寸 | 直径: 0.075 mm 膜厚度 : 9 μm |

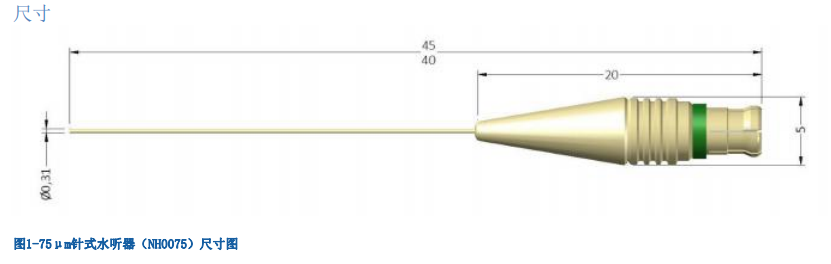

水听器的尺寸 | 见下图 |
水听器重量 | 1.22g
|
转换方法 | 压电转换 |
传感器材料 | 聚偏氟乙烯(PVDF) |
在2MHz到12MHz范围内的平均灵敏度 | 10 mV/MPa |
|
|
水听器频段 | 1 MHz至60 MHz |
测量不确定性 | 0.1 MHz至8 MHz: 8 % 9 MHz至20 MHz: 11 % 21 MHz至30 MHz: 12 % 31 MHz至40 MHz: 15 % |
水听器系统输出阻抗 | 50Ω |
使用过程中的方向 | 针尖直接指向声源 |
![针式水听器NH0075尺寸图.png](https://octsources.com/upload/images/ueditor/20240821/17242223361125548.png)
动态下限
水听器组件的底噪声限制了对小声学信号的测量。内部预放大器的噪声水平在100兆赫带宽上约为60µVrms。如果假设水听器灵敏度为10 mV/MPa,则所述的噪声水平将导致75 μm针式水听器的噪声等效压力为:
![image.png](https://octsources.com/upload/images/ueditor/20240821/17242225576548164.png)
数据采集系统被用来记录水听器产生的波形,也可以限制最小可记录信号。例如,示波器被限制在最大分辨率为0.5mV将只能显示的信号振幅为0.5mV / 150mV/MPa=1.5kPa或更高。
![image.png](https://octsources.com/upload/images/ueditor/20240821/17242225787067235.png)
上动态极限
关于水听器发生机械损伤时超过的压力阈值:该水听器能够承受高达10 MPa的超声波压力。虽然这种类型的水听器已经用于超过50 MPa的超声波场,但损伤的风险较高。如果水听器要用于包含声压水平超过10 MPa的领域,则应征求意见。
关于放大器饱和发生的压力:当与水听器一起使用的前置放大器的输出电压超过700 mV峰值时 , 可以开始表现出非线性。考虑到典型的75 μm针式水听器敏感性,这对应的压力为
![image.png](https://octsources.com/upload/images/ueditor/20240821/17242225977981326.png)
然而,如上所述,在这个水平的压力可能会导致水听器损坏,因此应寻求我们的建议。
使用应注意
1、该水听器可用于在5°C至50°C的工作温度范围内的测量,并可存储在5°C至50°C的范围内。暴露在60°C以上的温度下,有可能对水听器造成不可逆的损伤。该水听器组件已在19°C和25°C之间的温度下进行了校准。水听器的灵敏度将随温度升高的变化而增加0.6%。
2、长时间浸泡在未被去离子化的水中(e.g. 自来水)会导致水听器上的沉积物堆积。碳酸钙沉积在“ 硬”水地区中是一个特别的问题,会导致水听器的敏感性丧失。
3、水听器组件可以完全浸没在水中,并且可以承受2m水造成的静水压力。虽然水听器组件可以长时间浸泡(>48小时),但不使用时应将其从水中取出并晾干。
4、应避免使用在以下液体:
浓酸(如硝酸,硫酸);
浓碱(如氢氧化钠);
强有机溶剂[如许多醛类,许多酮类,二甲基氯化物(DMC),二甲基甲酰胺(DMF)]。
以上是PA水听器的详细信息,如果您对PA水听器的价格、型号、图片有什么疑问,请联系我们深圳市现代豪方仪器仪表科技有限公司获PA水听器最新信息。
