产品品牌:Hitrol
产品类型:浮筒式液位开关
产品型号:HM-90H-Ex
HM-90H-Ex工作原理:
HM-90H-Ex是一款浮筒式防爆高温型液位开关,最高工作温度可达350℃,防爆等级为Ex d IIC T4,安装在贮水池的顶部利用浮筒的浮力和弹簧的张力,通过触发开/关信号去控制介质的液位。
原理:浸在液体中的浮筒受到向下的重力,向上的浮力和弹簧弹力的复合作用。当这三个力达到平衡时, 浮筒就静止在某一位置。当液位发生变化时,浮筒所受浮力相应改变,平衡状态被打破,从而引起 弹力变化即弹簧的伸缩,以达到新的平衡。弹簧的伸缩使其与刚性连接的磁钢产生位移。限位开关 的仪表即可实现液位信号的报警功能。
常用于高温高压的液体介质。
其有以下特性:
■ 结构坚固,使用寿命长
■ 安装简单
■ 适用于爆炸区域(防爆版)
■ 广泛用于检测各种液位
■ 适用于高温高压的液体介质

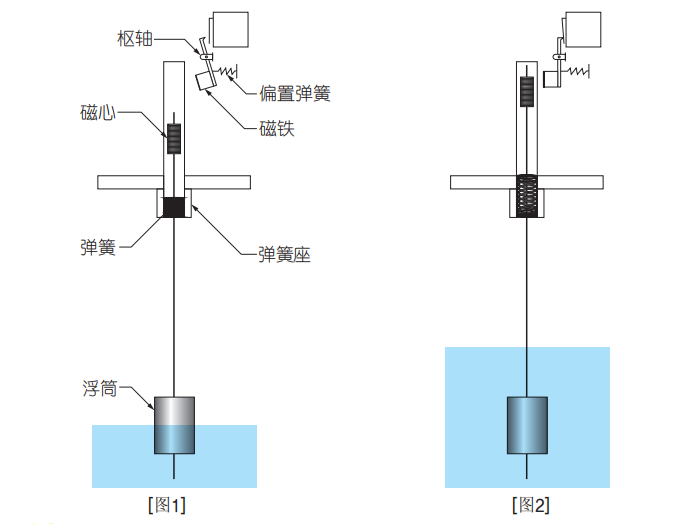

其工作构造如下图所示:
![image.png](https://octsources.com/upload/images/ueditor/20240730/17223265099628269.png)

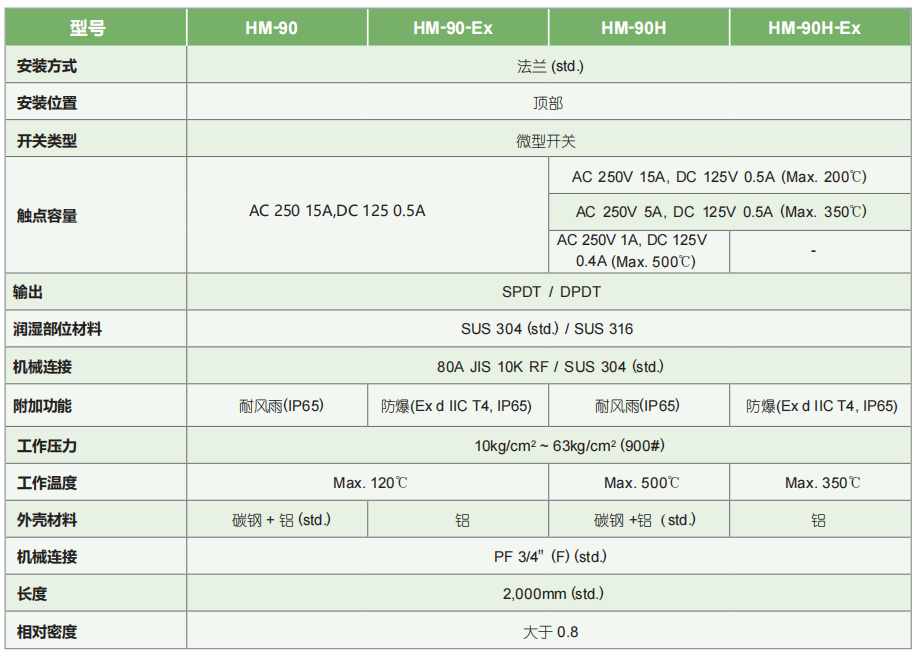

具体规格如下图所示:
![image.png](https://octsources.com/upload/images/ueditor/20240730/17223265476057341.png)

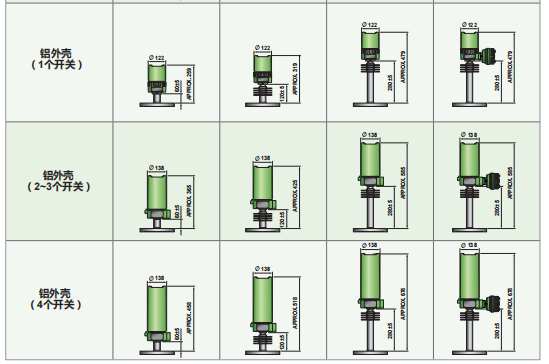

按工作温度分类的外罩尺寸如下:
![image.png](https://octsources.com/upload/images/ueditor/20240730/17223276555034804.png)
![image.png](https://octsources.com/upload/images/ueditor/20240730/17223275882258564.png)

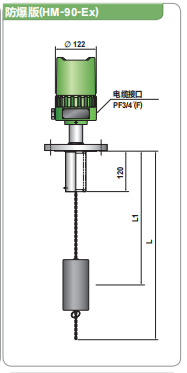

液位开关的具体尺寸如下:
![image.png](https://octsources.com/upload/images/ueditor/20240730/17223276767243625.png)

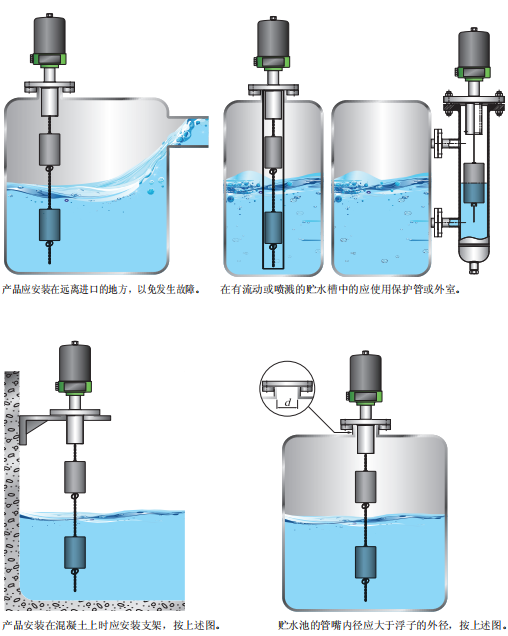

安装时需考虑以下建议:
![image.png](https://octsources.com/upload/images/ueditor/20240730/17223266704856256.png)
