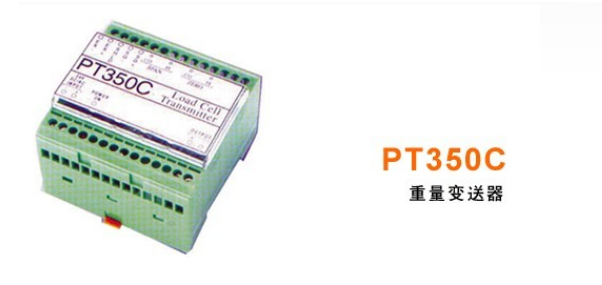

PT350C重量变送器以最新的SMT技术设计，全日本制造，外型小巧。备有多种输出形式可供选择，并有两种灵敏度选择。适合不同种型号的传感器使用，适合工业及商业环境，台称及容器称皆可使用。

PT350C重量变送器信息资料：

SMT技术生产制作

采用日本进口材料制造，外型小巧

备有多种模拟量输出可供选择

有两档灵敏度选择

适合不同型号的传感器使用

采用导轨式安装方式

适合工业及商业环境，台秤及容器秤使用

PT350C重量变送器技术参数：

电压输入：24伏直流或交流电±10％

耗电量：5.3VA（最大）

工作温度：-5度摄氏至＋60度摄氏

工作湿度：90％相对湿度

传感器型式：所有电阻应变测力传感器

传感器电压：直流10伏，最大供电120毫安

输入灵敏度：1.5毫伏／伏或3.5毫伏／伏可供选择

输出形式：0～10伏，0～20毫安或4～20毫安可供选择

输出负载：

0～20mA少于550Ω

4～20mA少于550Ω

0～10V大于4KΩ

准确度：不大于满度之0.05％

零位可调范围：0至80％

以可变电阻调校-粗调及微调最高输入为20mV

量程可调范围：100至20％

以可变电阻调校-粗调及微调

外型尺寸：75mm（宽）×75mm（长）×55mm（高）

重量：约150克

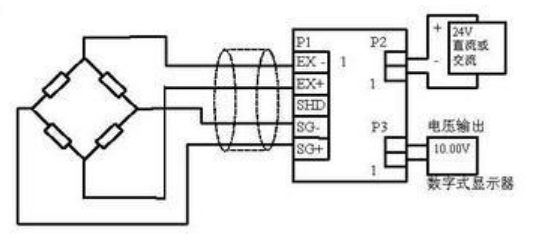

重量变送器PT350C接线说明：

P1:传感器接线输入

P2:电源输入

P3:电流或电压输出

P1:

1－激励电压输出-

2－激励电压输出+

3－屏蔽

4－传感器输入-

5－传感器输入 +

P2:

1－直流电压输入-或交流电压输入1脚

2－直流电压输入+或交流电压输入2脚

P3:

1－电流或电压输出+

2－电流或电压输出-

输出选择

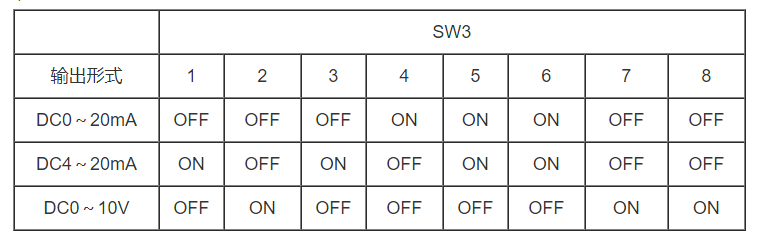

i)输出形式选择

OPEN=开路

CLOSE=短路

ii)灵敏度选择

iii)拆除胶盖

并列开关SW3位于最上一层电路板上,只需拆除透明胶盖即可

调校SW3.

开关SW1位于板之背面. 调校时, 必须拆除外壳之底部.

使用螺丝批把底壳之扣移向机内,并同时把底壳向下拉出,使下

壳脱离上壳.

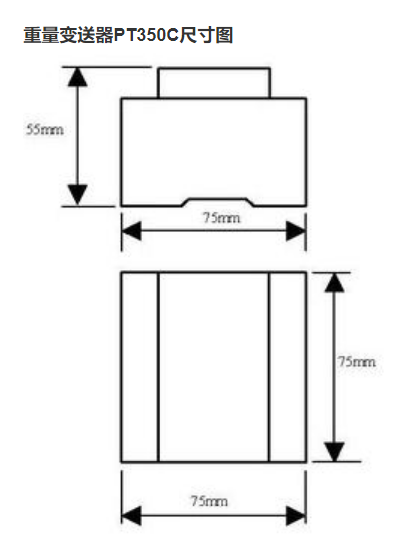

重量变送器PT350C尺寸图

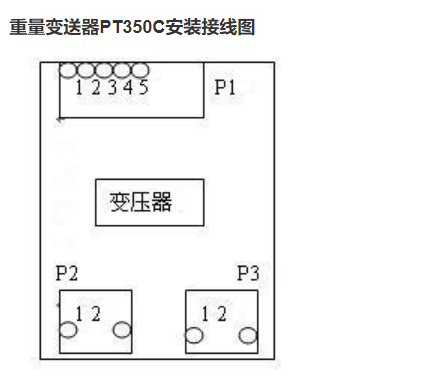

重量变送器PT350C安装接线图
